技術參數

產品型號：H44X

公稱通徑：DN50mm-DN600mm

公稱壓力：PN1.0MPa-1.6MPa

適用介質：水、油品

適用溫度：0℃-80℃

閥體材質：鑄鐵、球墨鑄鐵

連接方式：法蘭連接

設計標準：GB/T12221

長度標準：GB/T9113、JB/T79

試驗標準：JB/T9092、GB/T13927

產品詳情

產品概述

橡膠瓣止回閥又稱橡膠瓣逆止閥，主要由閥體、閥蓋及閥瓣三種主要零件組成。其中橡膠瓣由鋼板作承壓件及強化尼龍布做襯底，外層采用熱硫化整體包膠技術制成，閥座采用陶瓷噴涂工藝使閥門的壽命更長。該閥采用全流域設計，具有水頭損失小，不易堆積雜物，維修簡便等特性，該閥主要適用于給排水系統。

主要零件材料

零件名稱	閥體	閥蓋	閥瓣
材料	鑄鐵	鑄鐵	鋼材+強化尼龍布

主要性能規范

型號	公稱壓力PN(MPa)	密封試驗壓力(MPa)	殼體試驗壓力(MPa)	工作壓力(MPa)	介質保溫
H44X-10	1.0	1.1	1.5	1.0	0-80℃
H44X-16	1.6	1.76	2.4	1.6	0-80℃

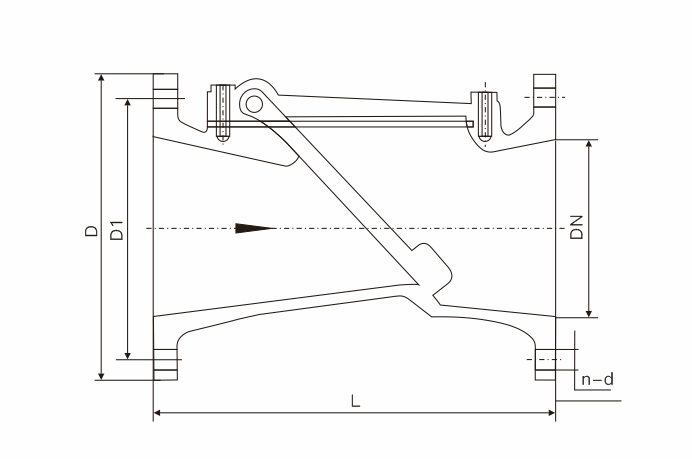

主要外形尺寸

型號	DN	L	D	D1	dn	n
H44X-10/16	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	240	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20
